Обзор антивандального термошкафа «Амадон» с устройством мониторинга UniPing v3

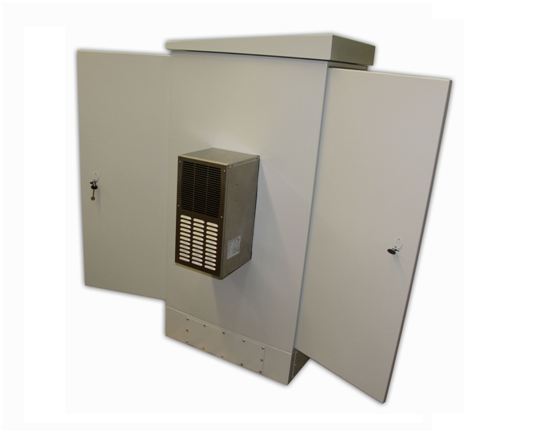

Сам шкаф позиционируется производителем ООО «Амадон» как всепогодный, с возможностью установки вне помещений. Производитель дает такое описание:
Термошкаф «Амадон» антивандальный, всепогодный с обогревом, охлаждением, монтажной панелью, 19-дюймовый (30U), двустенный, двухдверный.
Габариты (Ш х В х Г): 600 х 1400 х 800 мм.
Мощность нагревателя — 400 Вт.
Мощность охлаждения — 694 Вт.
Материал корпуса — нержавеющая сталь 1.4301 (AISI 304). Двустенный (утепление 50 мм минеральная вата), две двери.
Крыша-грибок, отверстия под гермовводы в нижней панели кабельных вводов. Цоколь 200 мм. Полка усиленная под АКБ.
В состав шкафа входит набор оборудования, которое уже предустановлено:
● кондиционер Pfannenberg DTS 3081 230V SC SS w/HTR LA;
● R-16-8S-V-440-3 — блок розеток Rem-16 с выкл., 8 Schuko, 16 A, алюм., 19″, шнур 3 м;
● Uniping V3 — устройство удаленного мониторинга датчиков по сети;
● WS-2 — датчик влажности.

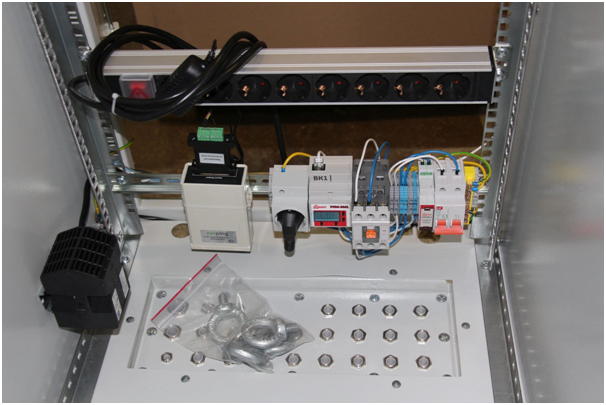

Рисунок 1 — Установленное оборудование и устройство мониторинга и управления UniPing v3 в антивандальном термошкафу «Амадон»
Стоит обратить внимание, что за обогрев шкафа отвечает отдельно установленный нагреватель с вентилятором, который управляется через терморегулятор УКМ-3М1 со следующими параметрами:
● количество каналов управления — 3;
● диапазон регулирования температуры включения обогрева/охлаждения/аппаратуры -37...+57 °С;
● диапазон регулирования относительной влажности 0...100%;
● диапазон рабочих температур -40...+70 °С;
● максимальный ток нагрузки на канал 10 А.
Таким образом, шкаф может использоваться для размещения различного рода телекоммуникационного оборудования в условиях уличной эксплуатации в широком диапазоне температур +40...-45 °C. Также есть возможность заказа в исполнении УХЛ1 с расширенным температурным диапазоном +40...-60 °C.
Схема подключения встроенного оборудования, которое идет в комплекте со шкафом, представлена на рисунке 2.

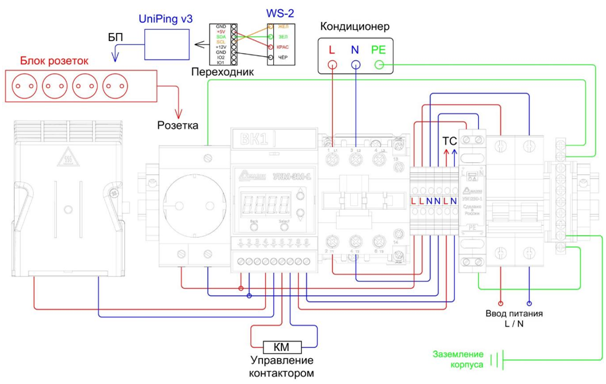

Рисунок 2 — Схема подключения встроенного оборудования и устройство UniPing v3 в шкафу
Остановимся подробнее на устройстве удаленного мониторинга UniPing v3 и его возможностях. За измерение температуры и влажности отвечает датчик WS-2 с диапазоном измерения температуры -40...+100°C и влажности 0...100%. Более подробные технические характеристики датчика можно найти на странице WS-2. Значения, полученные с датчика, могут быть запрошены с устройства UniPing v3 несколькими способами: через протокол SNMP, Syslog, HTTP API команды или через веб-интерфейс, он представлен на рисунке 3. Таким образом, устройство легко интегрируется с системами сетевого мониторинга Zabbix, PRTG Network Monitor, OpenNMS, Nagios, Cacti, The Dude, Monit и им подобными.

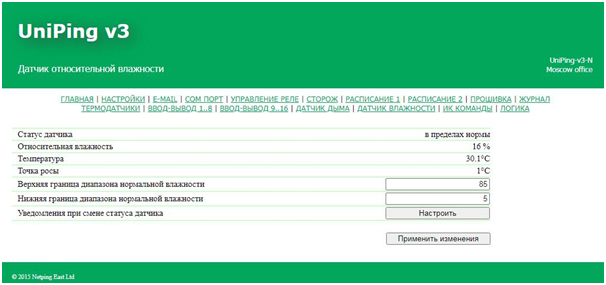

Рисунок 3 — Веб-интерфейс устройства UniPing v3
Стоит отметить, что на этом возможности мониторинга шкафа не ограничиваются: комплектацию поставки можно расширить, заказав дополнительные датчики, среди которых есть:
● датчики температуры;
● датчик наличия электропитания;
● датчик открытия/закрытия двери (геркон);
● датчик протечки воды;
● датчик наличия дыма;
● датчик удара;
● сирена или сигнальный маяк.
Таким образом, пользователь может гибко конфигурировать и отслеживать все возможные события, которые могут произойти с оборудованием подобного класса: вскрытие, выход температуры за установленные пределы, контроль наличия напряжения питания, протечки внутри шкафа, задымление и так далее. А встроенная автоматизация и выполнение логических правил (LOGIC) дают возможность реализовать на базе устройства системы простейшей автоматизации. Например, при превышении уровня температуры включить резервный кондиционер.
Мы поговорили с техническим директором ООО «Амадон» Кириллом Гречниковым и взяли у него онлайн-интервью, в котором обсудили потребности клиентов, требования рынка и причины создания подобных проектов на базе антивандального термошкафа «Амадон».
— Кирилл, расскажите, зачем вообще потребовалось делать такой шкаф для оборудования?
— Нам поступил заказ на разработку климатического шкафа. Из особых требований было следующее:
● материал корпуса — нержавеющая сталь (AISI-304), двустенного исполнения (утеплитель 50 мм мин. вата), 2-дверный;
● охладитель — из нержавеющей стали (AISI-304);
● удаленный мониторинг состояния температур внутри шкафа;
● установка на объекте у морского побережья.
Так, собственно, и родился этот проект с оборудованием для удаленного мониторинга от NetPing.
— А какая обычно целевая аудитория при таких заказах? Условия эксплуатации и установки, какое оборудование обычно размещают внутри клиенты?
— Сферы применения климатических шкафов такого рода достаточно обширны. Но объединяет их одно — создание благоприятных условий для долговечной и безотказной эксплуатации оборудования, а также его защита от внешних воздействий. Шкафы располагаются вблизи морского побережья. В этом проекте дополнительно устанавливается источник бесперебойного питания, а также система видеонаблюдения с удаленным мониторингом климат-контроля внутри шкафа.
— А это ваш первый проект с подобными системами мониторинга или уже ранее был опыт таких заказов клиентами?
— Вот несколько проектов с применением оборудования NetPing. Стоит отметить, что в этих проектах удаленный мониторинг был расширен дополнительными датчиками удара, дыма, протечки.
● Термошкаф ТША429-80.100-18U.60-540-O1500.K24 с мониторингом на базе Netping
● Термошкаф «Амадон» антивандальный ТША419-75.120-24U.80-800-О1000-ИБП-УХЛ1 с виброгасителями и удаленным мониторингом — купить в Термошкаф & Термобокс
— А как вы считаете, какое расширение функциональности дополнительно может быть актуально вашим клиентам?
— Сирена, маяк, датчики открытия дверей шкафа — все эти датчики ставятся дополнительно по требованию заказчика.
— В описании установленного в шкафу оборудования у вас указан блок розеток, кондиционер и UniPing + WS-2. Но на фото и в описании ниже есть еще терморегулятор, нагреватель, розетка и автоматы. Они входят в комплект шкафа?
— Абсолютно все элементы, включая розетки (блок розеток), автоматику и климат-контроль, входят в состав шкафа.
— Кирилл, большое спасибо за ваши ответы. Было интересно подробнее узнать о требованиях клиентов в этой области рынка!
