Готовое решение для мониторинга серверной комнаты на основе UniPing server solution v3/SMS

Наиболее типовыми задачами мониторинга серверных комнат являются: мониторинг климата и окружающей среды при работе компьютерного оборудования, мониторинг доступа в помещение и наличия движения в серверной комнате, мониторинг наличия электропитания. Система мониторинга должна постоянно отслеживать эти параметры и уведомлять дежурный персонал в случае необходимости.

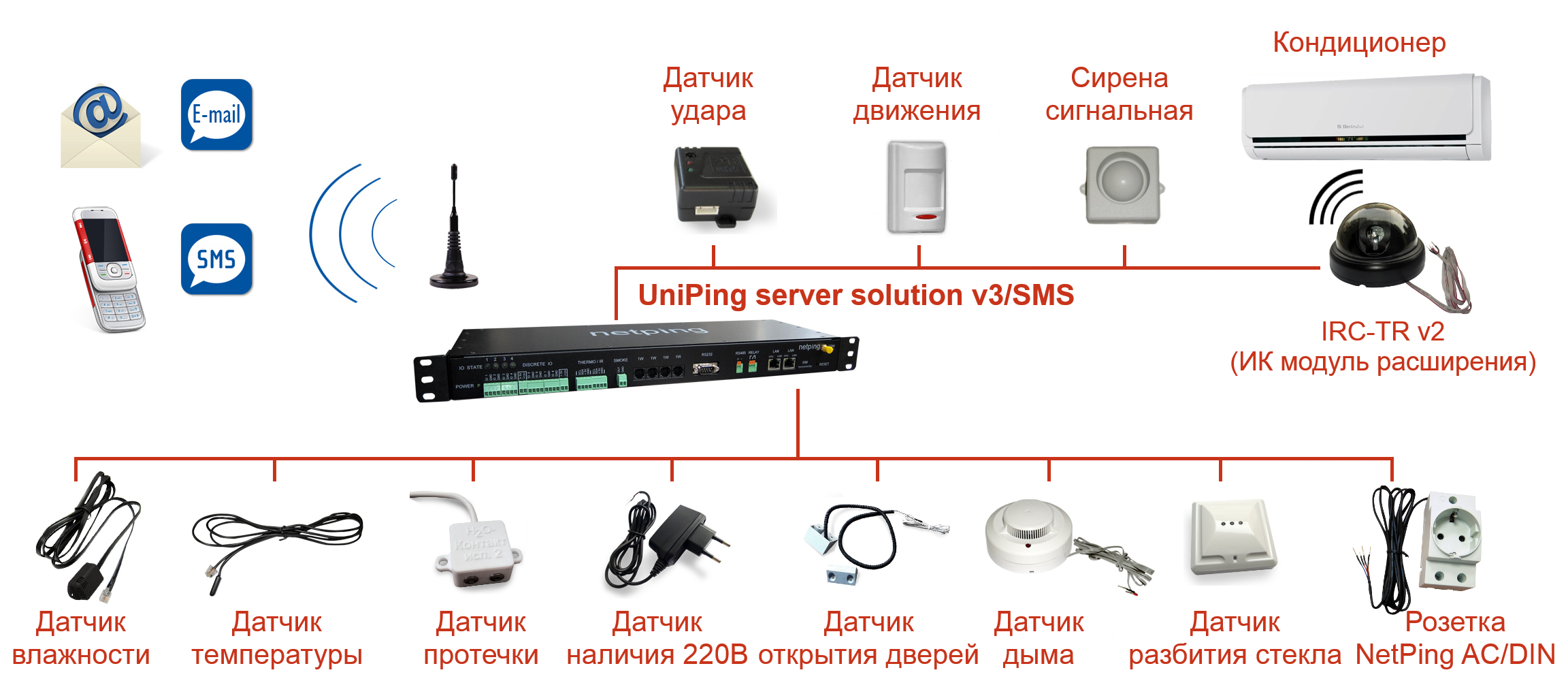

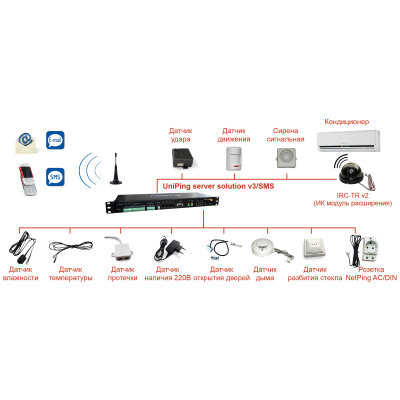

Данное решение для мониторинга серверных комнат на основе устройства UniPing server solution v3/SMS позволяет собирать информацию с внешних датчиков и отправлять E-mail или SMS-уведомления дежурному персоналу в случае необходимости. Для сбора и накопления статистики используется интеграция устройства по протоколу SNMP с системами мониторинга сети Zabbix или PRTG Network Monitor.

  • Подключение к сети Ethernet (статический IP адрес, встроенный web-сервер);
  • Возможность подключения к сети Wi-Fi при помощи адаптера VAP11N;
  • Интеграция с системами мониторинга сети по SNMP протоколу;
  • Возможность отправки SMS-уведомлений и выполнения SMS-команд (встроенный GSM модем);
  • Возможность отправки e-mail, SNMP TRAP, Syslog уведомлений;
  • Бесперебойная работа устройства при временных исчезновениях внешнего электропитания (при помощи NetPing Mini-UPS)
По запросу

Описание

Устройство UniPing server solution v3/SMS обеспечивает мониторинг доступа и внутреннего климата серверных комнат, а также позволяет сигнализировать об экстренных ситуациях.

Особенности устройства:

  • возможность его подключения к сети Ethernet (или Wi-Fi при помощи адаптера VAP11N);
  • встроенный web-интерфейс. С его помощью можно конфигурировать устройство и отслеживать его работу;
  • возможность подключения к системам мониторинга Zabbix и PRTG Network Monitor посредством протокола SNMP;
  • получение SMS-уведомлений о срабатывании датчиков


Мониторинг осуществляется за счёт получения данных от датчиков. Осуществляется мониторинг доступа (открытие, движение), климата (температура, влажности, дыма и протечки).

Уведомления приходят следующим образом:

  • при активации датчика протечки или дыма срабатывает сигнальная сирена, отправляется e-mail и SMS-сообщение;
  • при выходе за пределы параметров датчиков различных типов отправляется e-mail и SMS-сообщение.

Мониторинг микроклимата для обеспечения надёжной работы компьютерного оборудования.

Для надёжной работы компьютерного оборудования в серверных помещениях нужно поддерживать постоянную температуру и влажность.

Мониторинг температуры в серверном помещении

Датчики температуры, подключенные к устройству UniPing server solution v3/SMS, позволяют контролировать температуру окружающего воздуха. Для контроля температуры воздуха небольшой серверной комнаты (до 20 кв. метров) или шкафа обычно достаточно одного датчика температуры. Однако при необходимости можно контролировать температуру в разных зонах работы вентиляции в серверной комнате при помощи нескольких датчиков температуры. К устройству можно подключить до восьми внешних датчиков.

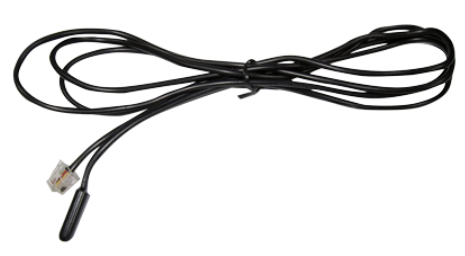

Термодатчик 1-wire, (THS), 2м:


Аналитика и накопление данных о температуре выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG Network Monitor. Данные системы позволяют строить графики изменения температуры за любой необходимый период времени.

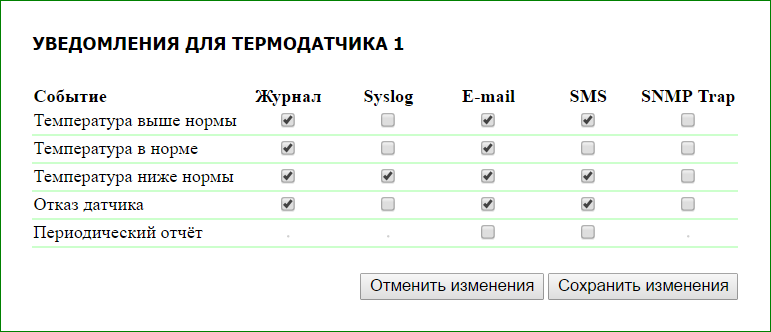

При выходе температуры окружающего воздуха в серверной комнате за безопасный предел, устройство UniPing server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.


Мониторинг влажности в серверном помещении

Для контроля влажности воздуха небольшой серверной комнаты (до 20 кв. м) или шкафа, обычно достаточно одного датчика, но при необходимости можно установить датчики в необходимых точках. К устройству можно подключить до 8-ми внешних датчиков.

Датчик влажности 1-wire, (HS), 2м


Аналитика и накопление данных о влажности выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG Network Monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

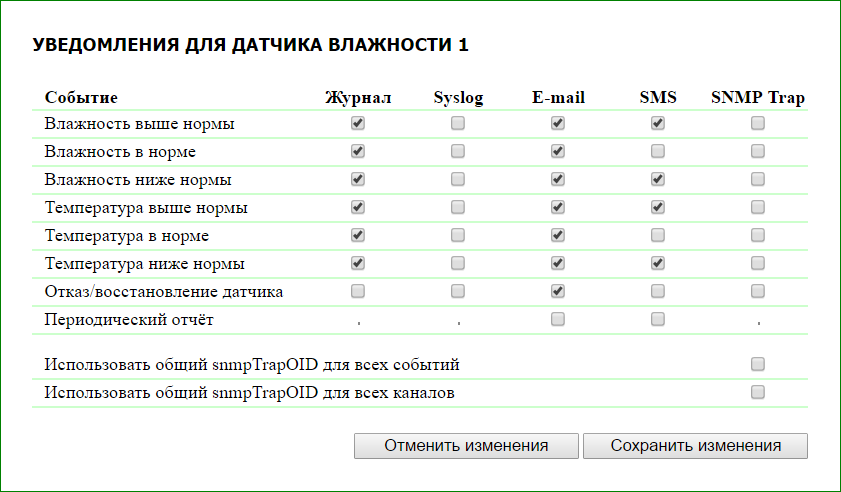

При выходе влажности окружающего воздуха в серверной комнате за безопасный предел, устройство UniPing server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.


Мониторинг протечки в серверном помещении

В случае наличия в помещении потенциальных зон протечки возможно установить датчик для оперативного уведомления дежурной смены в данной ситуации.

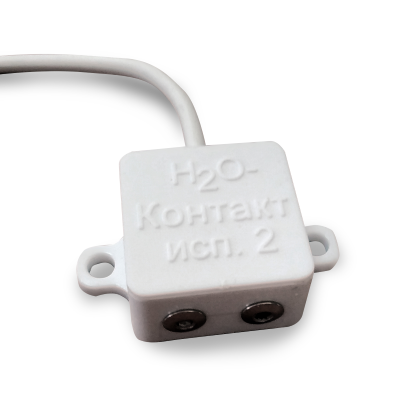

Датчик протечки H2О


Аналитика и накопление данных производится при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

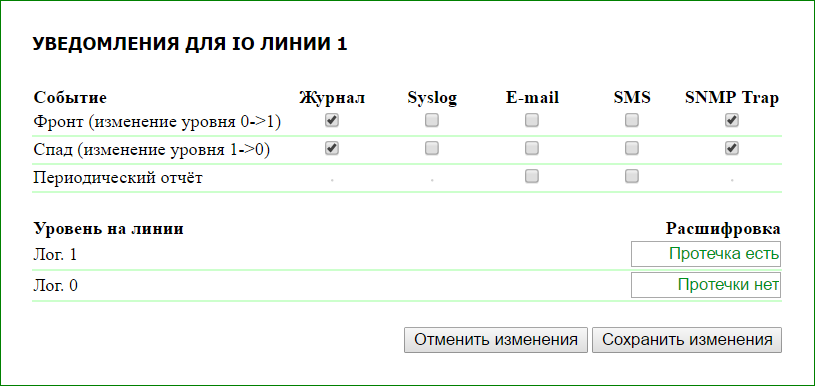

При обнаружении протечки в серверной комнате устройство UniPing server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.


Мониторинг задымленности серверного помещения

Для контроля дыма в помещении возможно установить датчик дыма для оперативного уведомления дежурной смены о задымлении.

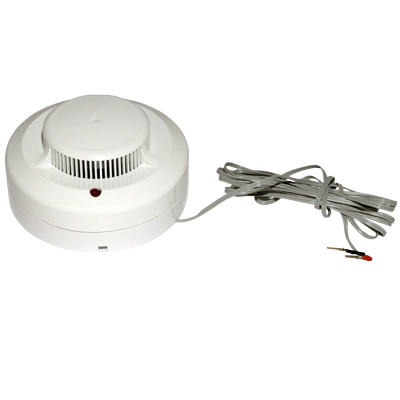

Датчик дыма


Аналитика и накопление данных производится при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

При обнаружении дыма в серверной комнате устройство UniPing server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.


Мониторинг доступа в серверные помещения

Мониторинг открытия двери в серверную комнату

Датчики открытия/закрытия двери, подключенные к устройству UniPing server solution v3/SMS, позволяют контролировать доступ персонала в серверные помещения или серверные стойки. Датчики можно установить как на входной двери в серверную комнату, так и на каждой двери каждой серверной стойки. Всего к устройству можно подключить до 8-ми таких датчиков.

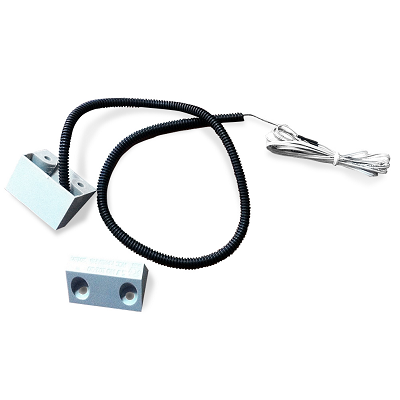

Датчик охранный (Извещатель охранный ИО102-20/Б2П, 2м):


Аналитика и накопление данных о срабатывании датчиков двери выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG Network Monitor. Данные системы позволяют строить графики или отображать таблицы значений датчиков с метками времени, показывающим когда выполнялся доступ к оборудованию.

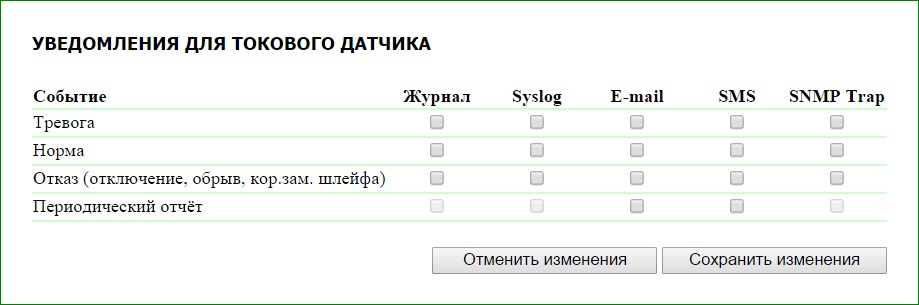

Для особо критичных случаев ограничения доступа в серверное помещение можно настроить отправку уведомлений для дежурной смены о срабатывании датчика при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.


Мониторинг движения в серверной комнате

Датчики движения двери подключенные к устройству UniPing server solution v3/SMS позволяют фиксировать передвижение в серверном помещении. Датчики можно установить в любой точке серверной, например, перед дверью. Всего к устройству можно подключить до 8-ми таких датчиков.

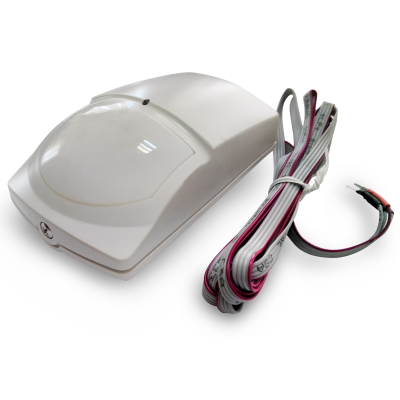

Датчик движения


Аналитика и накопление данных о срабатывании датчиков движения выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG Network Monitor. Данные системы позволяют строить графики или отображать таблицы значений датчиков с метками времени, показывающим, когда выполнялся доступ к оборудованию.

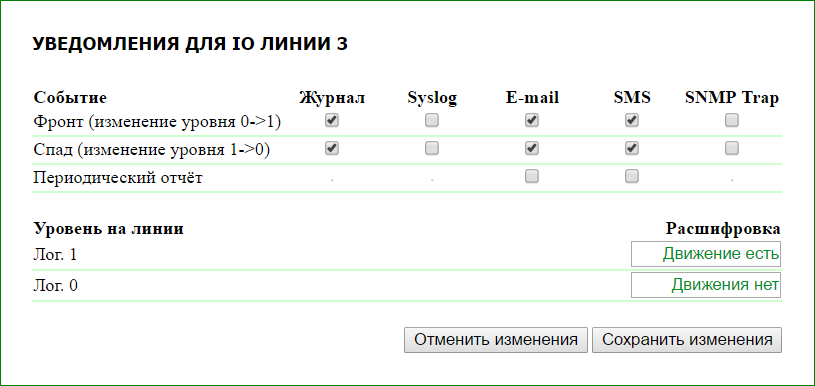

Для особо критичных случаев движения в серверном помещение можно настроить отправку уведомлений для дежурной смены о срабатывании датчика при помощи: SMS-уведомления через встроенный в устройство GSM модем, E-mail уведомления.

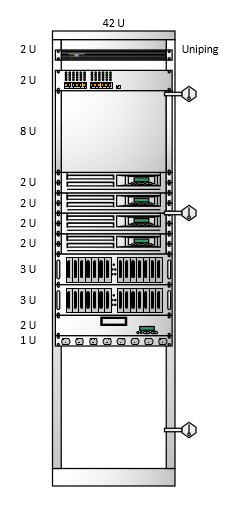

Пример серверной стойки с монтированным решением


Интеграция с системой мониторинга

Рекомендуется использование систем мониторинга Zabbix или PRTG Network Monitor. О сравнении систем мониторинга вы можете ознакомиться в статье на netping.ru

  • Интеграция Zabbix и NetPing;
  • Интеграция PRTG и NetPing

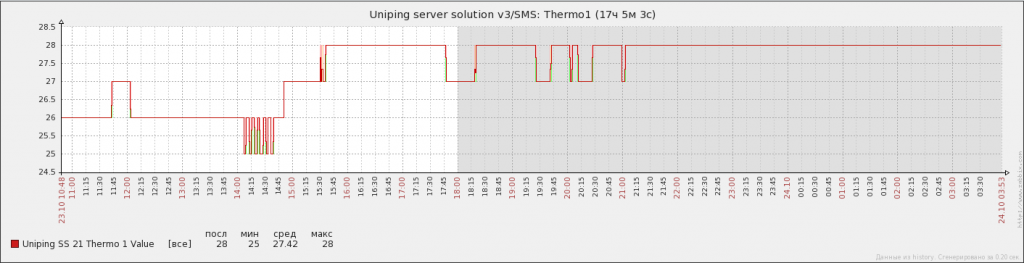

Пример графика температуры Zabbix:

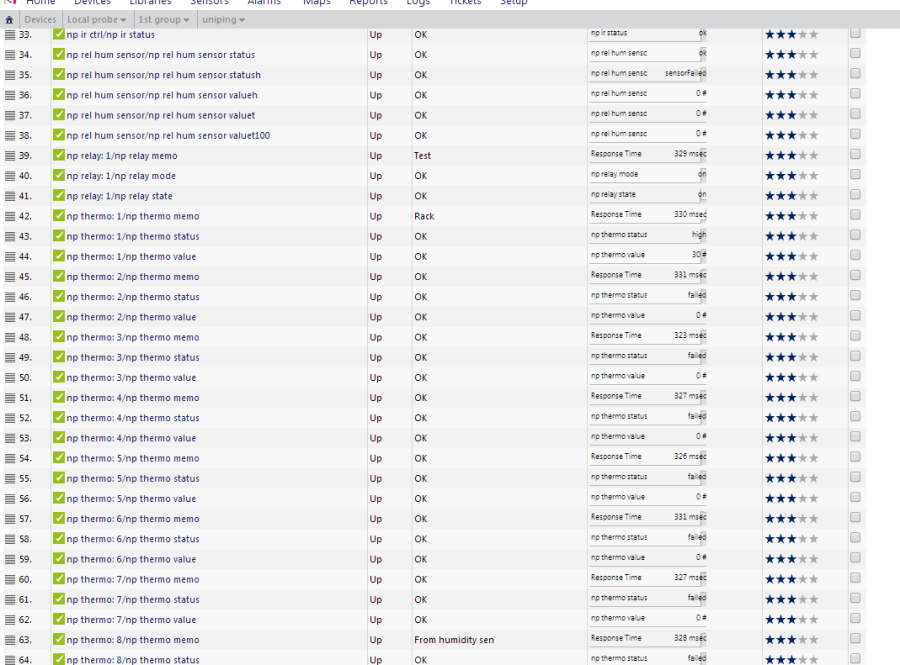

Пример списка и состояния датчиков, подключенных к PRTG Network Monitor:


В экстренных ситуациях возможна отправка SMS-сообщений, e-mail сообщений и работа сигнальной сирены, в том числе и при выходе температуры за допустимые значения.
