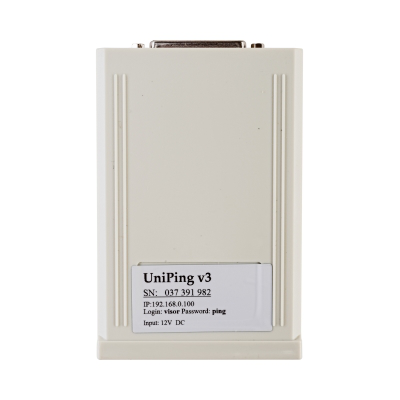

Устройство UniPing v3

Устройство удаленного мониторинга датчиков по сети Ethernet/Internet. Позволяет удаленно получать информацию о состоянии датчиков и уведомления о срабатывании датчиков.

  • 1 х 10/100-BASE-TX Ethernet-порт;

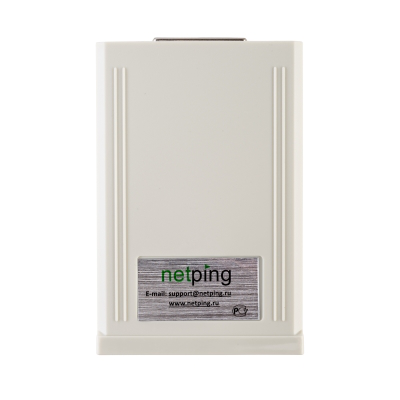

  • компактный пластиковый корпус;

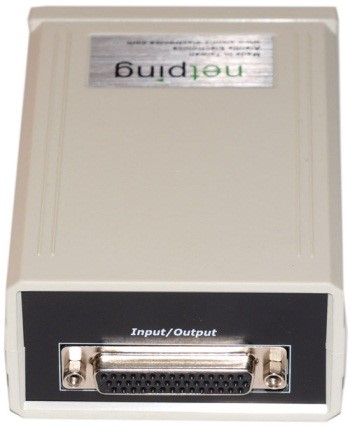

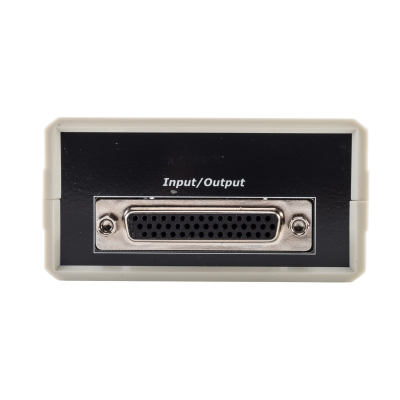

  • 16 IO-линий для подключения внешних датчиков или управления внешними устройствами;
  • подключаются внешние датчики: температуры, двери, протечки, наличия 220 В, влажности, удара, дыма, движения;
  • порт RS-485 (подключение внешних счетчиков электроэнергии);

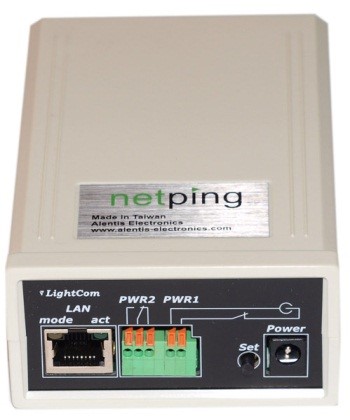

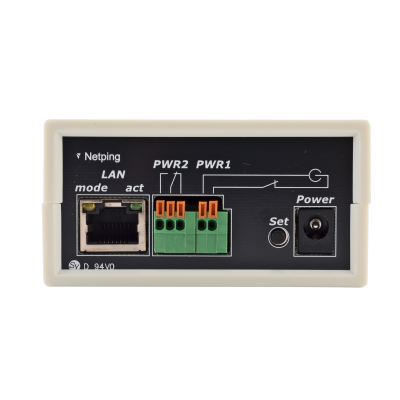

  • 2 встроенных реле для управления сиреной или «маячком» локальной индикации;
  • питание POE (power over Ethernet) при помощи сплиттера POE 12В (аналог блока питания);
  • резервное бесперебойное питание при помощи NetPing Mini-UPS.

Описание

Устройство не предназначено для бытового применения.

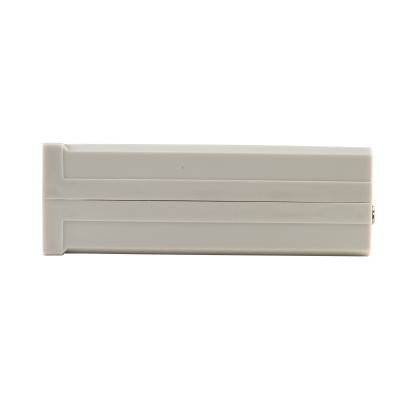

Устройство UniPing v3  это устройство для удаленного мониторинга и слежения за микроклиматом в коммутационном ящике с оборудованием. Датчики температуры и влажности позволяют контролировать условия эксплуатации оборудования. Датчики двери, движения, удара предупредят о несанкционированном доступе. Датчики дыма и протечки позволят получать своевременные уведомления о нештатных ситуациях. Отличительная черта устройства — компактный пластиковый корпус, который удобен для установки в условиях ограниченного пространства коммуникационных ящиков.

В некоторых случаях UniPing v3 может автоматически предпринять необходимые действия для восстановления оптимальных условий работы оборудования. Например, при превышении уровня температуры включить резервный кондиционер.



Обычно UniPing v3 используется:

  • для мониторинга физических условий работы компьютерного оборудования и ограничения доступа к ящикам с оборудованием, уведомления ответственных лиц о нештатных ситуациях (Email, SMS-уведомления, локальное уведомление);
  • удаленного управления кондиционерами, системами вентиляции и системами поддержания микроклимата. Подключенные датчики позволяют отслеживать текущую ситуацию, а удаленное управление розетками 220 В при помощи розеток NetPing AC/DIN позволяет включить необходимую систему без физического присутствия на объекте, в том числе и в автоматическом режиме! Кондиционером устройство может управлять при помощи ИК-команд (c помощью NetPing IRC-TR v2);
  • перезагрузки серверов и компьютеров, имитируя нажатие кнопки Reset. По команде с web-интерфейса, SNMP-интерфейса или автоматически, если указанные IP-адреса не отвечают устройству.

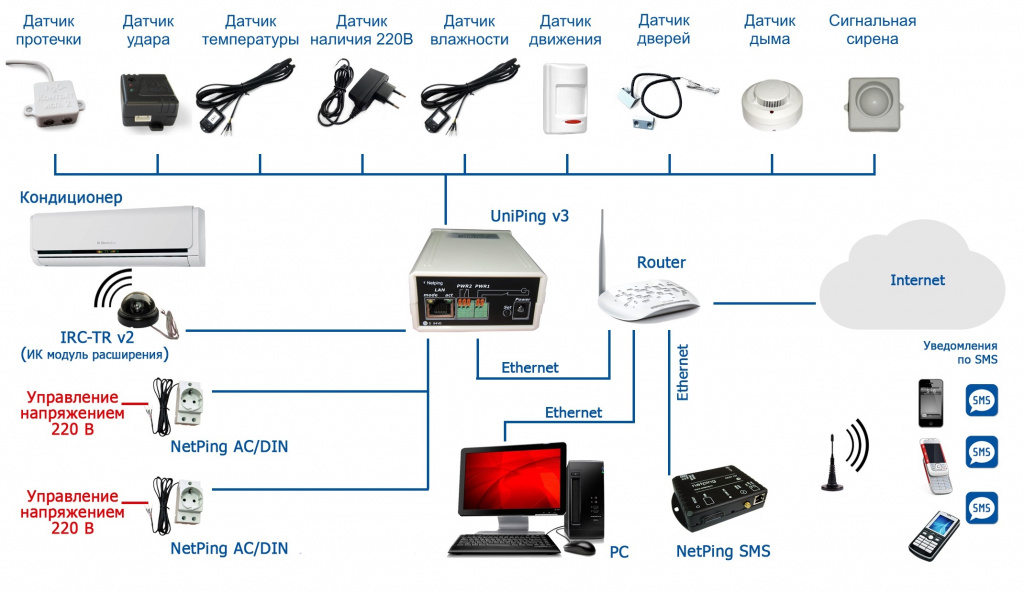

Подключаемые датчики и функции мониторинга UniPing v3:

При срабатывании подключенных к устройству датчиков устройство может отправить уведомления:

Email — устройство умеет отправлять email-сообщения напрямую через SMTP-сервер. По email отправляются как уведомления о срабатывании датчиков, так и периодические отчеты об их состоянии.

SNMP TRAP — удобно использовать для интеграции с системами мониторинга, а также для выполнения автоматических действий на PC (например, запустить проигрывание звукового оповещения) при помощи специального ПО.

Syslog — при помощи специального ПО на PC (syslog-сервера) все сообщения от датчиков можно сохранять в виде текстового файла для последующего анализа и пользоваться другими возможностями этого стандарта.

Внешние датчики температуры - чрезвычайно популярные датчики в системах мониторинга. С их помощью можно контролировать температурный режим работы ответственного оборудования, получать своевременные уведомления об отказах и неисправностях в системе регулирования микроклимата, диагностировать отказы кулеров охлаждения и случайное перекрытие вентиляционных потоков.

Данный датчик позволяет определить наличие или отсутствие напряжения в розетке электропитания, к которой подключён датчик. Обычное использование этого датчика - это получение уведомлений, при исчезновении напряжения в сети электропитания. При этом само устройство NetPing должно быть запитано от ИБП, аккумулятора или резервной линии питания.

Выполняет охранные функции и функции мониторинга. Помогает отследить факт открытия/закрытия двери в серверную комнату или дверцы коммутационного шкафа с оборудованием.

Позволяет определить скопление воды на полу серверной комнаты или на дне коммутационного шкафа. В случае затопления (авария в системе водоснабжения или отопления) данный датчик позволяет своевременно предупредить ответственного сотрудника о нештатной ситуации. Также данный датчик может быть полезен для контроля протечки воды из системы конденсирования кондиционера.

Позволяет определить задымлённость в помещении. С устройствами NetPing обычно используется как дублирующий датчик для мониторинга. Для реализации функций охранно-пожарной системы должно применяться соответствующее оборудование!

Фиксирует наличие ударов и вибрации ящика с оборудованием или серверной стойки. Обычно используется в антивандальных целях, для отправки своевременных уведомлений о попытке несанкционированного вскрытия ящика с оборудованием. Также может использоваться для контроля отсутствия вибраций чувствительного оборудования.

Позволяет оценить относительную влажность атмосферного воздуха. Обычно применяется для мониторинга оптимальных условий работы компьютерного оборудования в серверных комнатах.

Удобство использования, простая интеграция в существующие системы, надежность:

Устройство спроектировано для беспрерывной работы в необслуживаемом помещении в режиме 24/7. Встроенный супервизор питания защищает устройство от зависаний при скачках напряжения. Мы не внедряем в устройство сторонние ресурсоемкие операционные системы, весь код полностью написан нами и максимально оптимизирован для данной функциональности.

Конфигурирование и управление устройством через браузер. Не нужно специальное ПО. Работает в любой OS (Windows, Linux, Mac)

Устройство подключается к обычной офисной сети Ethernet, в любой свободный порт Ethernet  коммутатора. Публикуя IP адрес устройства в сети Internet, можно управлять розетками устройства из любой точки мира.

Доступ к web-интерфейсу устройства защищён настраиваемым пользователем логином и паролем. Для того, чтобы попасть на web интерфейс устройства, нужно авторизоваться. Кроме того, можно ограничить доступ устройству, оставив возможность доступа только из определённой IP-подсети.

Протокол SNMP широко используется в системах сбора информации о сетевом оборудовании. Устройство поддерживает команды управления и получения информации от датчиков по SNMP протоколу. Устройство легко интегрируется с системами сетевого мониторинга Zabbix, PRTG Network Monitor, OpenNMS, Nagios, Cacti, The Dude, Monit и им подобными, которые получают информацию о состоянии датчиков, подключённых к устройству по протоколу SNMP.

Этот протокол вместе со специальным ПО на сервере можно использовать для того, чтобы собирать текстовые журналы (логи) работы различных устройств в сети, в том числе и устройств NetPing. Это может быть очень полезно для сбора и анализа статистики.

Устройство поддерживает управление розетками и получение информации от датчиков при помощи специальных HTTP команд. Эти команды позволяют управлять устройством с любой разработанной пользователем web-страницы, в том числе и из любого мобильного приложения.

Устройство поддерживает обновление встроенного ПО через web-интерфейс устройства. Мы периодически выпускаем обновления прошивок. Обновления ПО бесплатны.

Все события (включение и выключение устройств, информация с датчиков) сохраняются в энергонезависимой памяти. Информация сохранится даже при сбое электропитания.

Устройство не имеет встроенных энергонезависимых часов, поэтому устройство использует постоянную синхронизацию с источниками времени в сети Internet (NTP серверами). Синхронизация с источниками точного времени важна для работы функции "Расписание", а также для правильных меток времени в журнале событий устройства.

Автоматизация на основе UniPing v3:

Устройство  позволяет задать некоторые логические правила, которые будут выполняться устройством автоматически. Например, при превышении температуры на термодатчике включить напряжение, включить сирену оповещения или лампочку-индикатор, а когда температура войдёт в норму, выключить оповещение автоматически. Подобные правила дают возможность реализовать на базе устройства системы простейшей автоматизации.

При помощи дополнительного модуля IRC-TR v2 и встроенного модуля LOGIC устройство может автоматически включить внешний кондиционер, отправив ему ИК команду при превышении температуры на датчике, и затем автоматически выключить кондиционер при возвращении температуры в норму.  Аналогичным способом можно вводить в работу резервные кондиционеры, которые находятся в выключенном состоянии большую часть времени.

Еще больше возможностей при использовании дополнительных устройств с UniPing v3:

Вместе с дополнительным модулем IRC-TR v2 (модуль покупается отдельно) появляется возможность отправить команду управления любому внешнему устройству, которое управляется от ИК-пульта. Команду можно отправить из Web-интерфейса устройства или дав по SNMP протоколу. Например, можно управлять удалённым кондиционером в серверной комнате, включая/выключая его по мере необходимости. Другой пример - это удалённое переключение каналов спутникового ресивера.

С помощью дополнительного устройства NetPing SMS появляется возможность отправлять SMS-уведомления о срабатывании датчиков через аппаратный GSM-модем, встроенный в NetPing SMS. Также есть возможность приёма SMS-команд и выполнение их устройством. NetPing SMS является гейтом между SNMP командами, передающимися по сети Ethernet/Internet, и GSM сетью, в которой передаются SMS-уведомления. Одно устройство NetPing SMS может работать с множеством других устройств NetPing, обеспечивая им возможность передачи SMS-уведомлений и выполнения SMS-команд.

В обычном режиме устройство питается от сети 220В через адаптер 12В, но в случае отключения электропитания бывает необходимо, чтобы устройство продолжило работать.  Это может быть важно для передачи критических уведомлений о срабатывании датчиков и для передачи уведомления о самом факте отключения электропитания (вместе с датчиком наличия 220В). Специальное устройство NetPing Mini-UPS со встроенным аккумулятором позволит обеспечить резервное электропитание на время отключения основного источника.
