MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А)

Силовой модуль коммутации предназначен для обеспечения управления при помощи устройств NetPing силовыми электроприборами от слаботочных выходов различных датчиков.

  • Число каналов управления – 4;
  • Возможность управления индуктивной нагрузкой;
  • Напряжение коммутации до 250 В;
  • Напряжение питания 5 В;
  • Напряжение управления 1,5 В ... 5 В;
  • Ток коммутации канала: до 3 А (ограничено толщиной меди печатной платы);

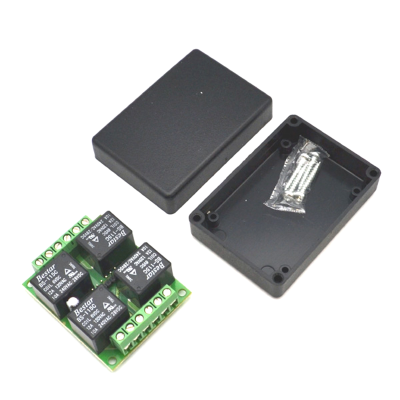

  • Пластиковый корпус;
  • Съёмный провод длиной 2 м.

Описание

Устройство не предназначено для бытового применения.

MP701 исполнительный элемент (4 независимых канала по 2кВт 10А) управляет 4 каналами и обеспечивает гальваническую развязку между датчиками и электроприборами. Исполнительный элемент управляется подачей напряжения 1,5 В ... 5 В, поступающего от устройства NetPing. При желании изделие может быть размещено в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.

Исполнительный элемент MP701 может работать с устройствами удалённого мониторинга датчиков и устройствами управления электропитанием (PDU): UniPing server solution v3/SMS, UniPing server solution v3, UniPing v3, NetPing 8/PWR-220 v3/SMS, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v3/ETH.

Меры предосторожности:

  • Не превышайте максимально допустимое напряжение питания исполнительного элемента;
  • Не путайте полярность питания исполнительного элемента;
  • Не превышайте максимально допустимую мощность нагрузки;
  • Несоблюдение данных требований приведет к выходу исполнительного элемента из строя

Подключение MP701 к устройствам NetPing

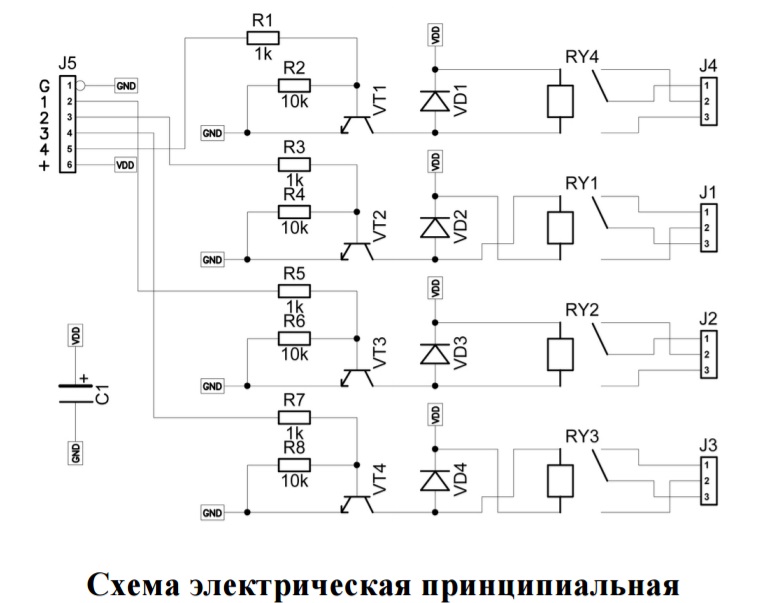

Напряжение питания 5 В («G», «+»), а также управляющие сигналы (контакты «1», «2», «3», «4») подаются на разъём в центре печатной платы. Обозначение контактов разъёма имеются на печатной плате с обратной стороны. Разъёмы по краям печатной платы служат для подключения коммутируемых нагрузок.


Внимание: изделие не содержит защитных предохранителей, соблюдайте осторожность при монтаже!

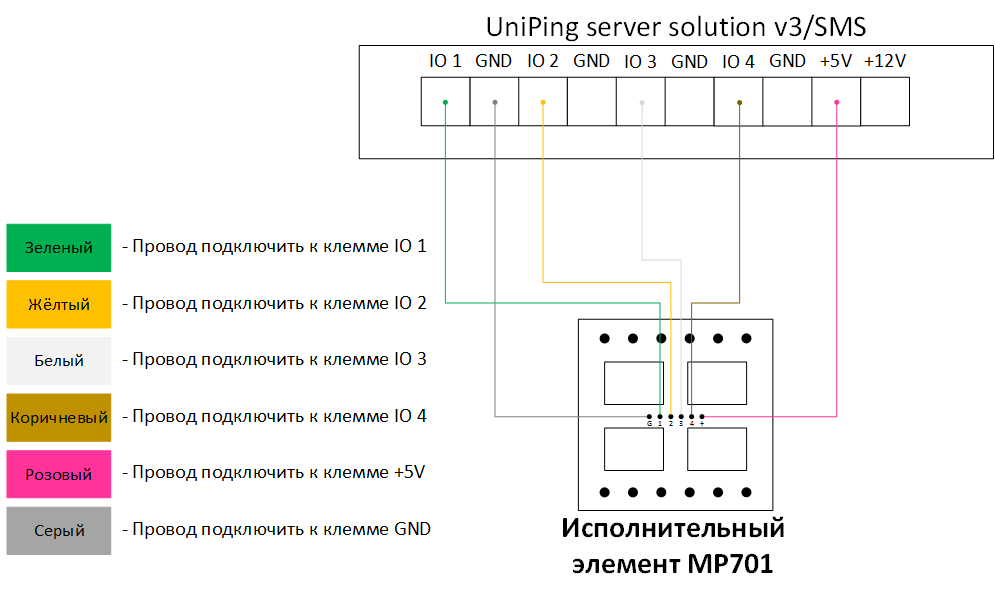

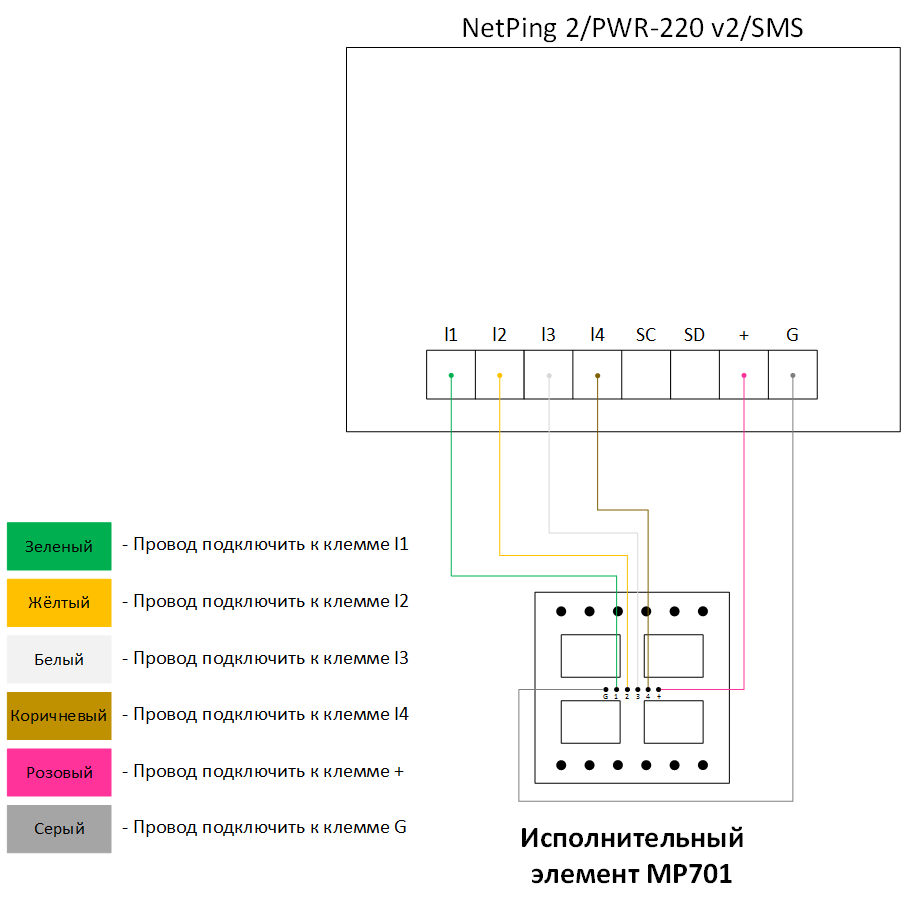

Управление от IO линии в режиме «выход»:


Управление от IO линии в режиме «выход»:


Управление от IO линии в режиме «выход»:

Управление от IO линии в режиме «выход»:

Управление от IO линии в режиме «выход»:


Управление от IO линии в режиме «выход»:
