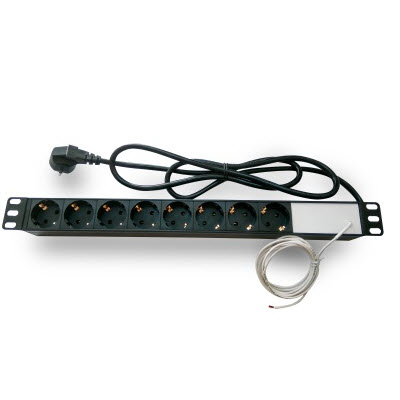

Блок розеток SNR-PDU-08S-1

Блок розеток SNR-PDU-08S-1 предназначен для подключения различного оборудования к сети с напряжением 220 В и с возможностью отключения части розеток для перезагрузки оборудования с помощью реле. Блок розеток должен быть подключён к реле базового устройства NetPing!

  • Напряжение нагрузки 100 ... 250 В;
  • Номинальный ток 16 А;
  • Максимальная мощность 4000 Вт

Описание

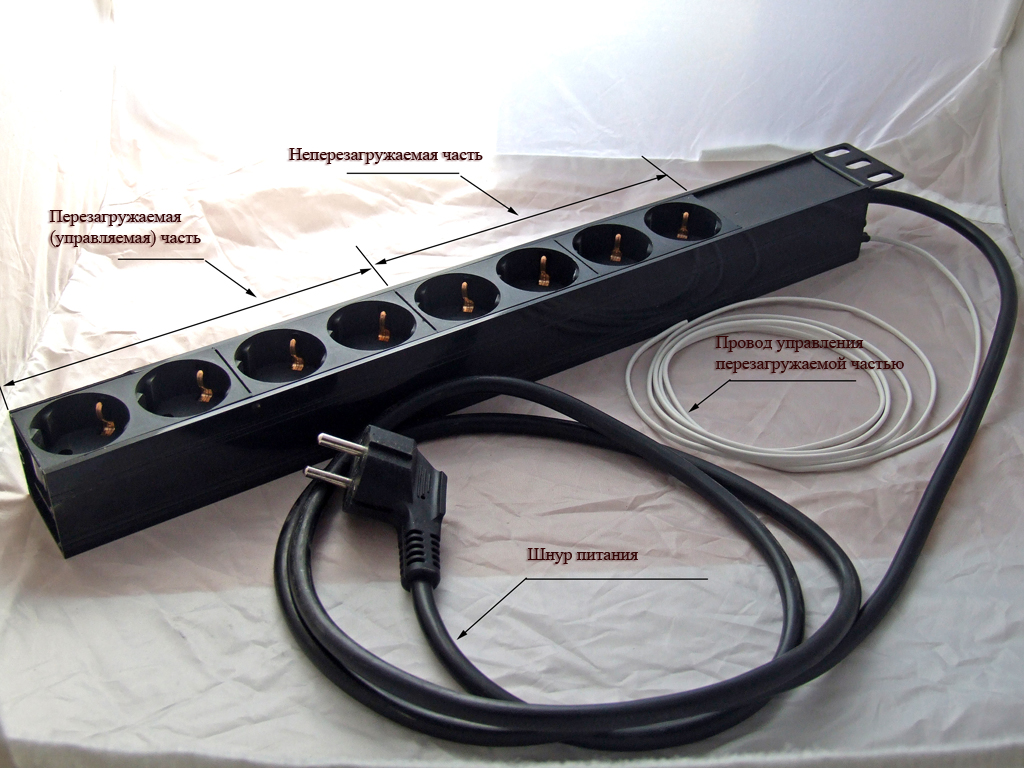

Блок розеток SNR-PDU-08S-1 предназначен для подключения оборудования к сети переменного тока напряжением 220 вольт, с возможностью отключения части розеток для перезагрузки оборудования. Основным элементом управления является реле с нормально замкнутыми контактами, которое установлено внутри SNR-PDU-08S-1.


Рабочее напряжение реле - 5 вольт. Напряжение нагрузки 100-250 вольт. Реле способно выдерживать нагрузки до 40 ампер. Для отключения управляемой части розеток нужно подать напряжение 5 вольт на управляющий провод, при этом реле сработает и разомкнёт свои контакты. Управление осуществляется на 4 розетки из 8. Переключение происходит одновременно на всех четырёх розетках, отдельного управления розетками - нет.

Блок розеток SNR-PDU-08S-1 можно подключить к следующим устройствам:

  • UniPing server solution v3/SMS
  • UniPing server solution v3
  • UniPing v3

Подключение SNR-PDU-08S-1 к устройствам NetPing

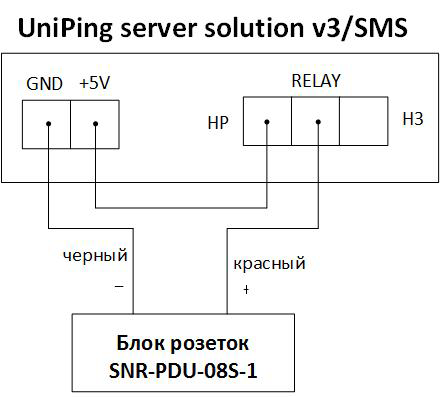

Управление от RELAY (НР - нормально разомкнутый контакт, НЗ - нормально замкнутый контакт):2.png

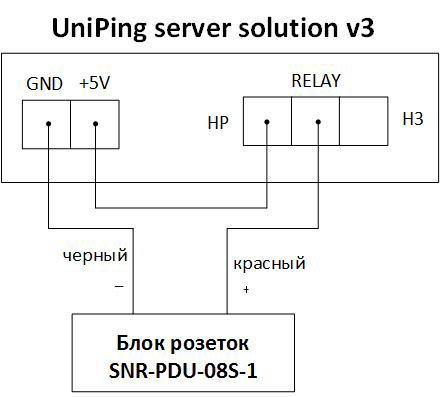

Управление от RELAY (НР - нормально разомкнутый контакт, НЗ - нормально замкнутый контакт):3.png

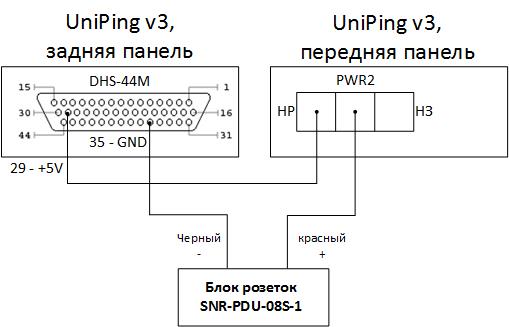

Управление от PWR2 (НР - нормально разомкнутый контакт, НЗ - нормально замкнутый контакт):4.png
