Розетка NetPing AC/DIN
Управляемая розетка позволяет включать/выключать и перезагружать электропитание внешней нагрузки 100..240В 50/60Гц, с током до 10А. Розетка должна быть подключена к IO линии базового устройства NetPing!
- Коммутируемая мощность до 2КВт;
- Управление от IO линии устройства NetPing;
- Возможность установки на DIN рейку;
- Розетка для подключения евровилки
Описание
Устройство не предназначено для бытового применения.
Розетка NetPing AC/DIN представляет собой выносную розетку электропитания 100…240В 50/60Гц до 2.2 кВт, которая управляется низковольтным напряжением 5В от IO лини любого устройства NetPing.

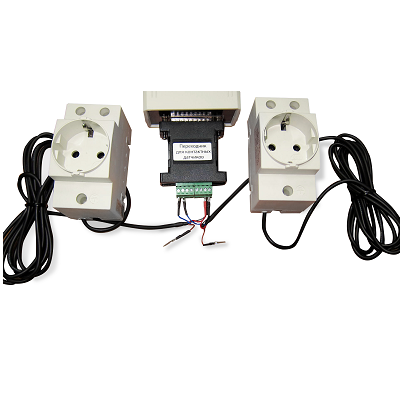

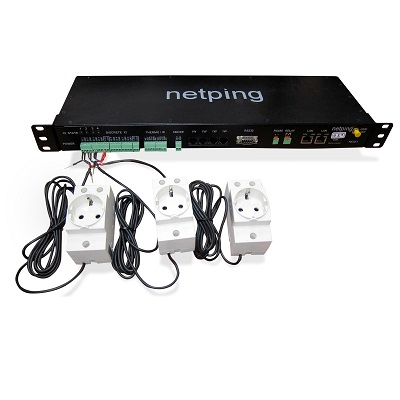

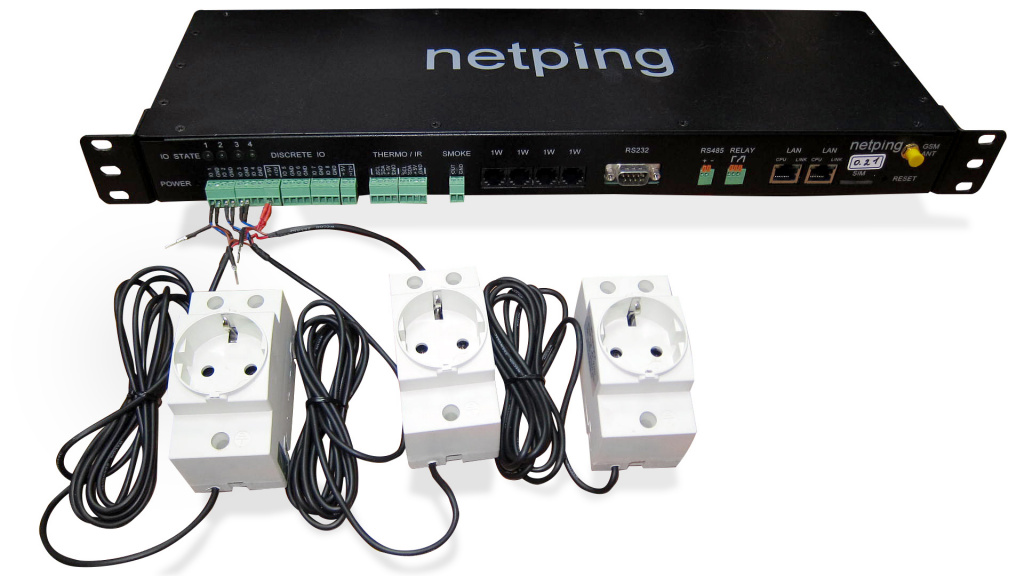

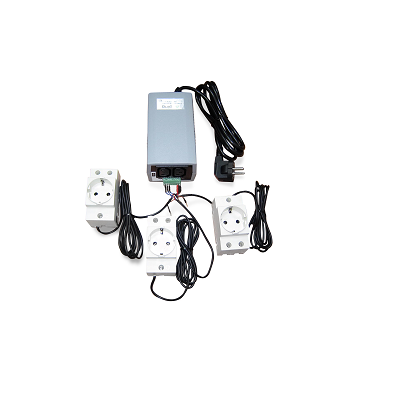

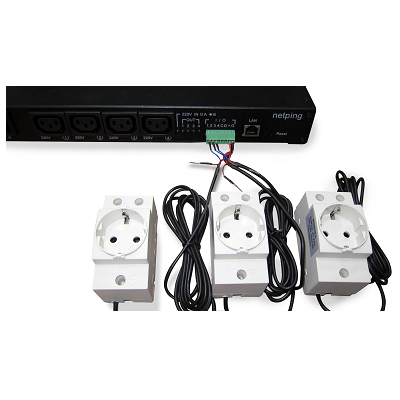

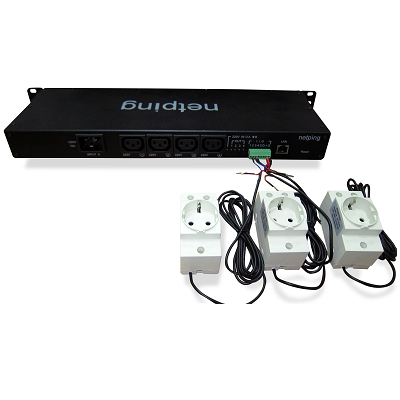

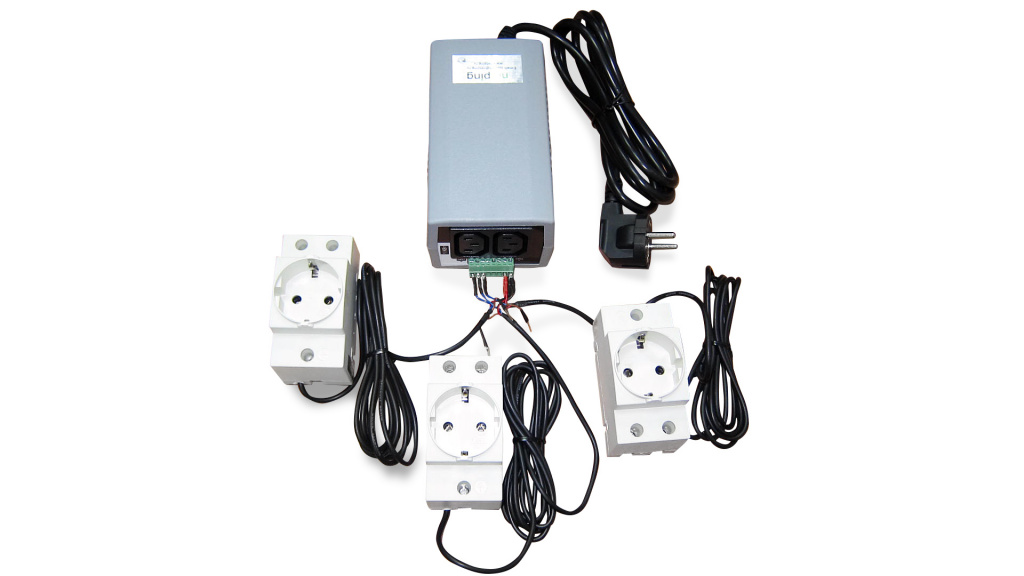

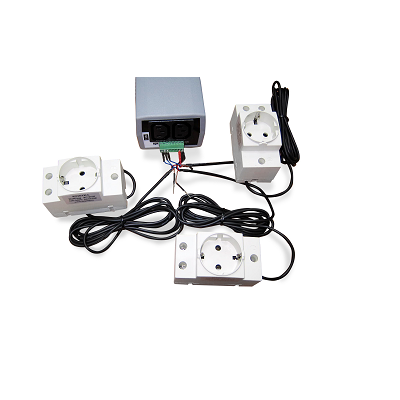

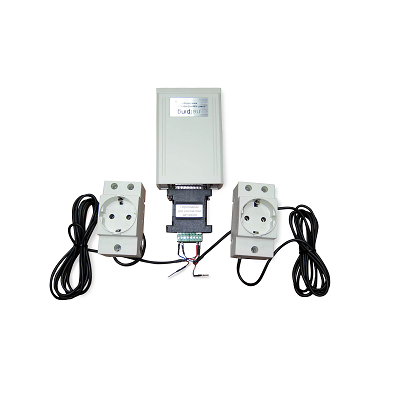

К одному устройству NetPing можно подключить количество розеток AC/DIN, равное количеству свободных IO линий.
Для подключения розетки NetPing AC/DIN к сети 220В есть 3 клеммника, куда должны быть вставлены зачищенные провода и зажаты винтом. 2 клеммника на торце для подключения питающих проводов "фаза" и "ноль" и еще один клеммник с противоположной стороны для подключения провода "заземление".

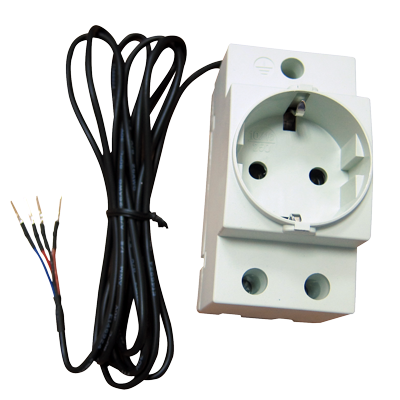

Нагрузка подключается при помощи евровилки, включаемой в розетку на корпусе NetPing AC/DIN.
Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

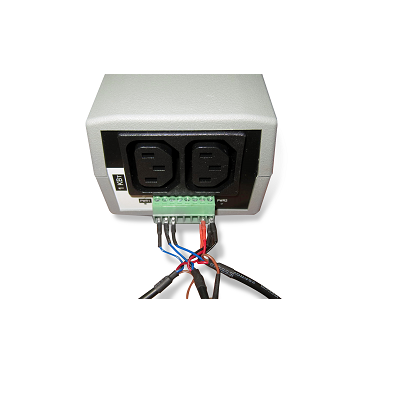

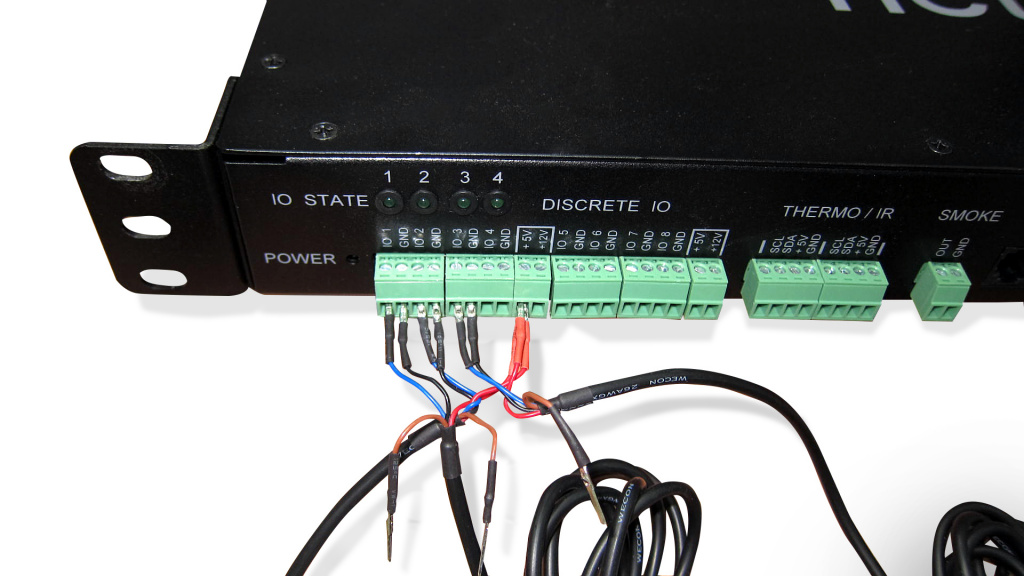

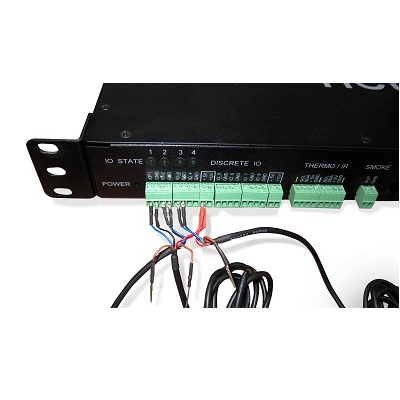

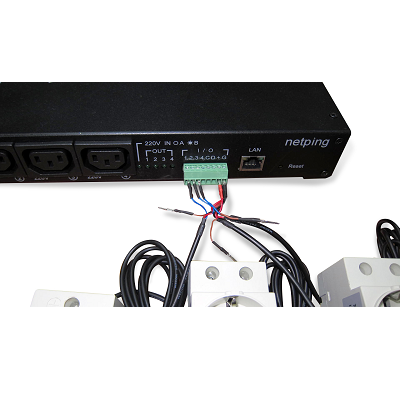

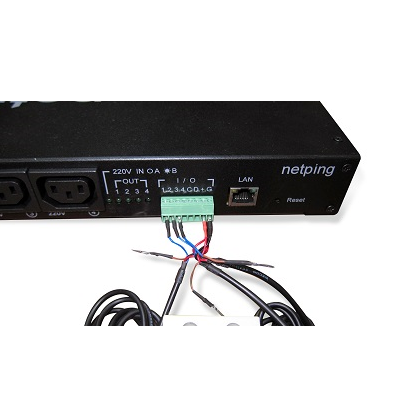

Подключение NetPing AC/DIN при помощи 3 проводов:
- Синий (зелёный) провод – IO линия;
- Красный провод – +5V (для NetPing IO v2 – +12V);
- Чёрный провод – GND.
Коричневый (белый) провод не используется и должен остаться не подключенным!
IO линию, к которой подключена розетка NetPing AC/DIN, необходимо перевести в состояние "выход". При состоянии "0" на IO линии 220В будет присутствовать на розетке, нагрузка будет включена. При состоянии "1" на IO линии розетка будет обесточена, нагрузка выключена.
Для коммутации нагрузки в NetPing AC/DIN используется реле с нормально замкнутыми контактами. Это означает, что, если управляющий провод никуда не подключен, 220В будет присутствовать на розетке, нагрузка будет включена.
NetPing AC/DIN не содержит никаких элементов защиты от короткого замыкания в нагрузке!
