PLController BM8070D силовое реле 15A/250В на DIN-рейку

Силовое реле в корпусе для крепления на DIN-рейку предназначено для удаленной коммутации мощной нагрузки.

Напряжение коммутации: до 250 В;
Максимально допустимый ток нагрузки: 15 А;
Рекомендуемая нагрузка на контакты реле: не более 2 кВт;
Напряжение питания реле: 5…12 В, ток ~80 мА;
Управление: замыканием клеммы управления на GND, ток ~1 мА;
Максимальное напряжение на клемме управления: 24 В;
Входное сопротивление линии управления: 10 кОм;
Возможность установки на DIN-рейку;
Кабель для подключения к контроллеру управления, длина 2 метра.

Описание

PLController BM8070D силовое реле 15A/250В на DIN-рейку — это управляемое электромагнитное коммутационное устройство, предназначенное для разрыва и установки соединений в электрических цепях.

Позволяет подключать мощную нагрузку для ее управления, например:

управление электрозамком, электроворотами;
управление элементами «умного дома»: полив растений, открытие-закрытие жалюзи, водяной насос, отопительный котел, электронагреватели, ТЭНы и прочее;
управление энергоустановкой (дизель-генератор, бензогенератор);
управление сиреной, освещением, вентилятором;
перезагрузка серверов — имитация нажатия кнопки Reset;
реализация проходного выключателя или управления ВКЛ/ОТКЛ электроприборов с помощью кнопки;
реализация управления освещением;
с успехом может использоваться с любым термостатом, таймером, контроллером NetPing, GSM-сигнализацией, в системе умного дома;
и другое.

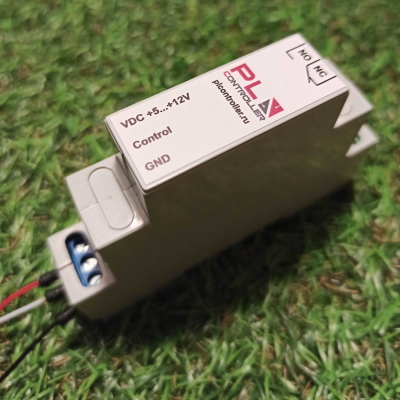

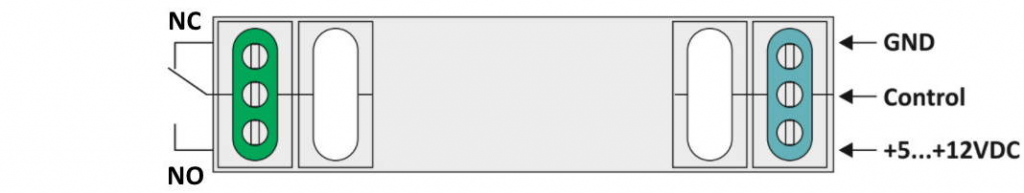

С одной стороны блока BM8070D выведены силовые клеммы зеленого цвета, с другой — сигнальные клеммы синего цвета. Блок не имеет индикации работы, но при переключении раздается соответствующий звук, по которому можно определить работу реле без измерительного прибора.

Логика коммутации силового реле — при замыкании входа управления Control с GND осуществляется коммутация силового реле — замыкаются NO-контакты. Соответственно, при размыкании входа управления Control с GND — замыкаются NC-контакты.

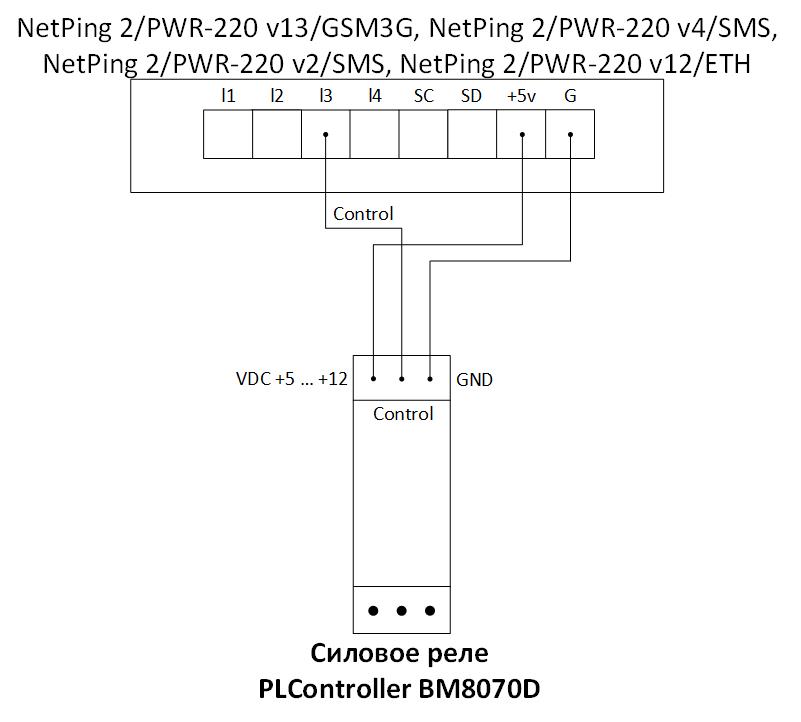

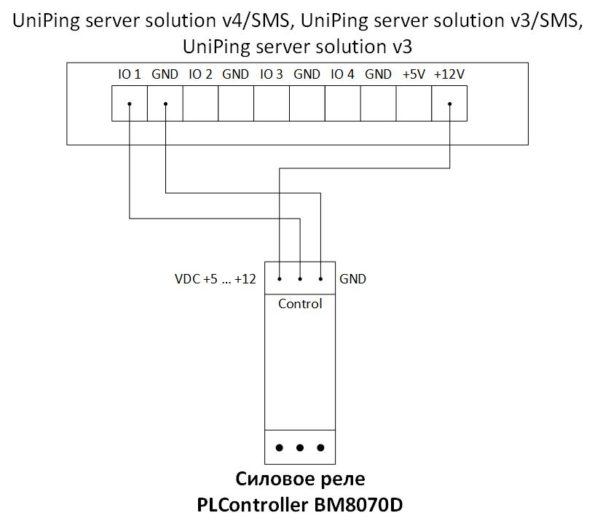

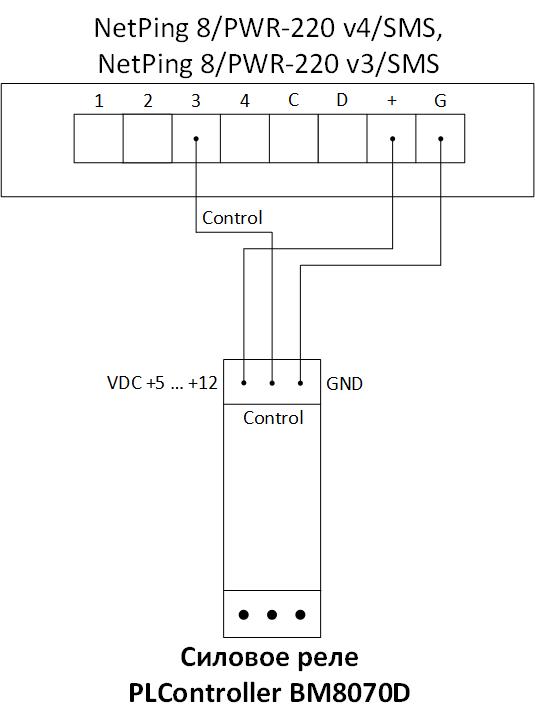

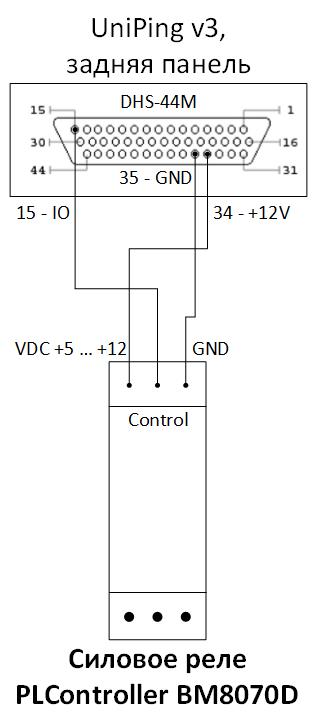

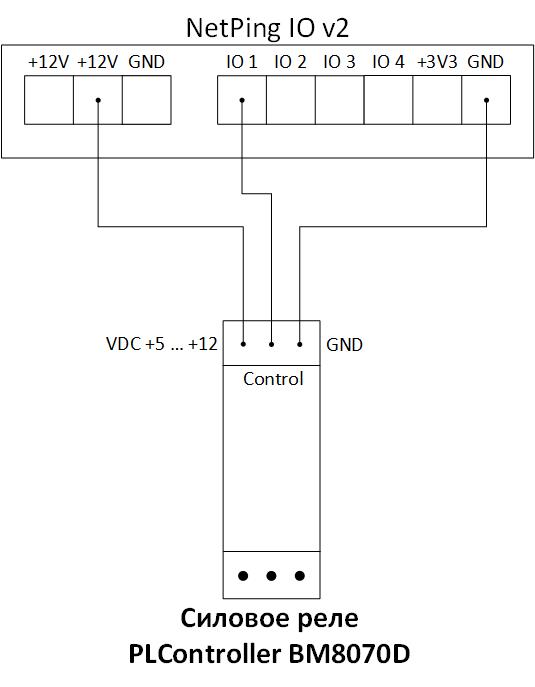

Схема подключения PLController BM8070D силового реле 15 A / 250 B на DIN-рейку к контроллеру управления
