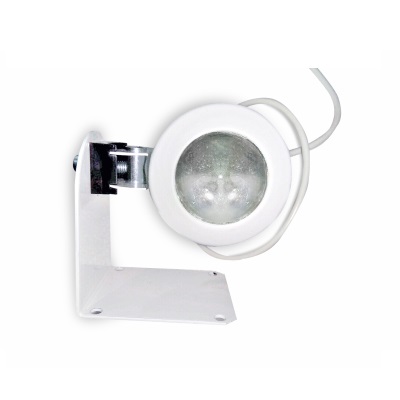

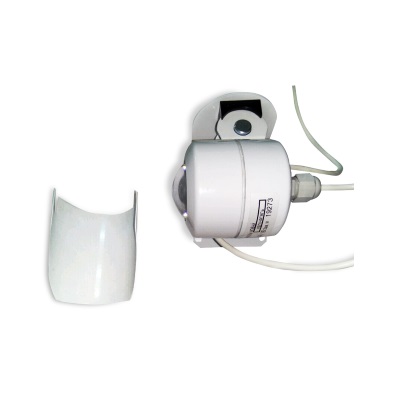

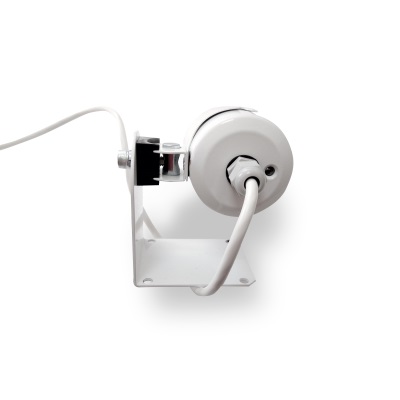

ИКС-1 извещатель охранный инфракрасный активный однолучевой
Извещатель предназначен для регистрации пересечения нарушителями контролируемой зоны, образованной оптическим лучом между блоком излучателя (БИ) и блоком приёмника (БП), для контроля количества людей проходящих по коридору, для подсчёта посетителей при входе на объект. Используется совместно с устройствами NetPing.
- Подключается к IO линии устройства NetPing;
- Напряжение питания датчика 8 В ... 28 В;
- Форма зоны обнаружения - линейная;
- Максимальная протяженность зоны обнаружения - 100 метров;
- Индикация режима «Тревога»;
- Шлейф передачи извещения «Тревога»;
- Подогрев оптичекой системы с возможностью отключения;
- Степень защиты оболочки IP65;
- Состояние контактов: Н.З. (нормально закрытые или замкнутые);
- Блок излучателя и блок приёмника извещателя поставляются с соединительными кабелями длиной 1 метр
Описание
ИКС-1 извещатель охранный инфракрасный активный однолучевой используется для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов зданий. Рекомендуется для объектов без зоны отчуждения. ИКС-1 подключается к устройствам UniPing server solution v3/SMS, UniPing server solution v3, UniPing v3, NetPing IO v2 для выполнения своих непосредственных задач.

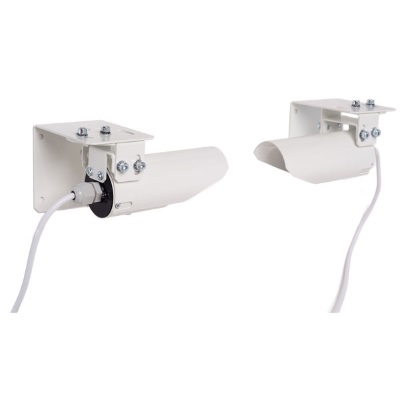

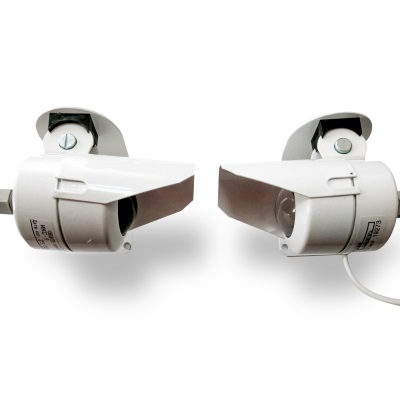

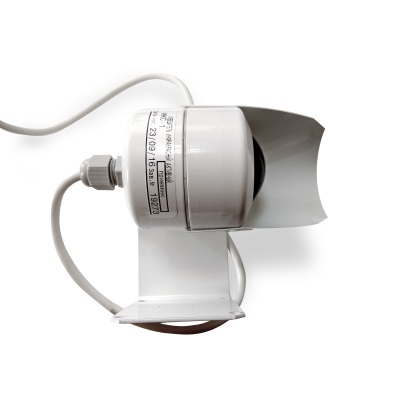

Извещатель состоит из блоков излучателя (БИ) и приёмника (БП) ИК-излучения, устанавливаемых на противоположных сторонах охраняемой зоны, образующих ИК-луч, при пересечении которого выдается тревожное извещение. Это тревожное извещение посредством устройств NetPing может отправляться в виде Syslog сообщения, E-mail, SNMP TRAP, SMS-уведомления.

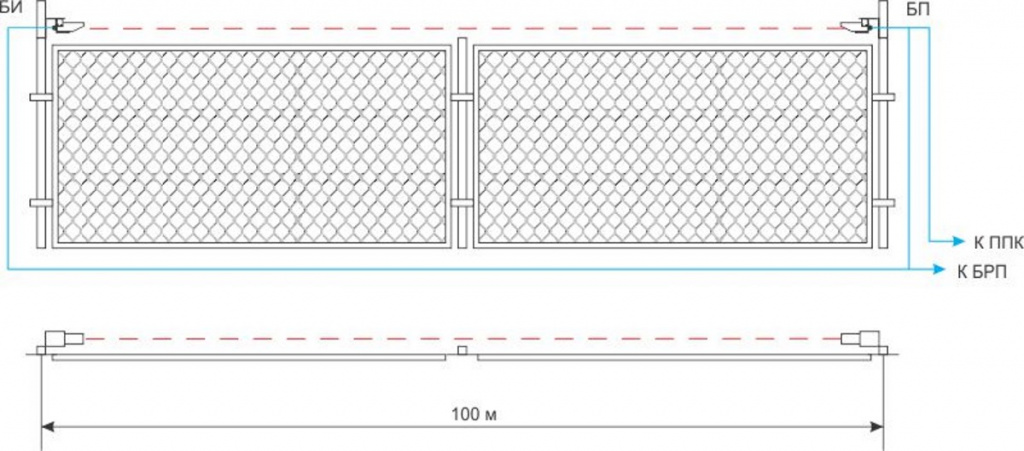

Типовая схема установки ИКС-1 на ограждении

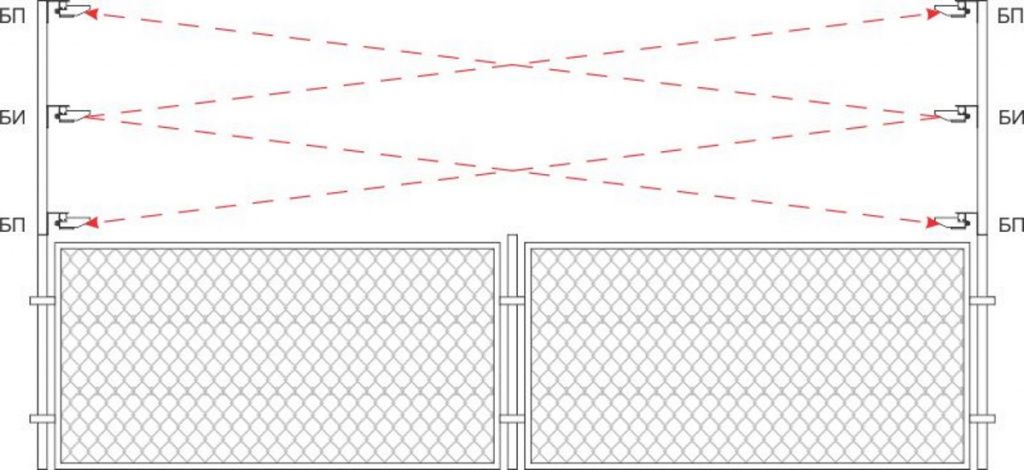

Схема организации сигнального барьера
Подключение ИКС-1 к устройствам NetPing

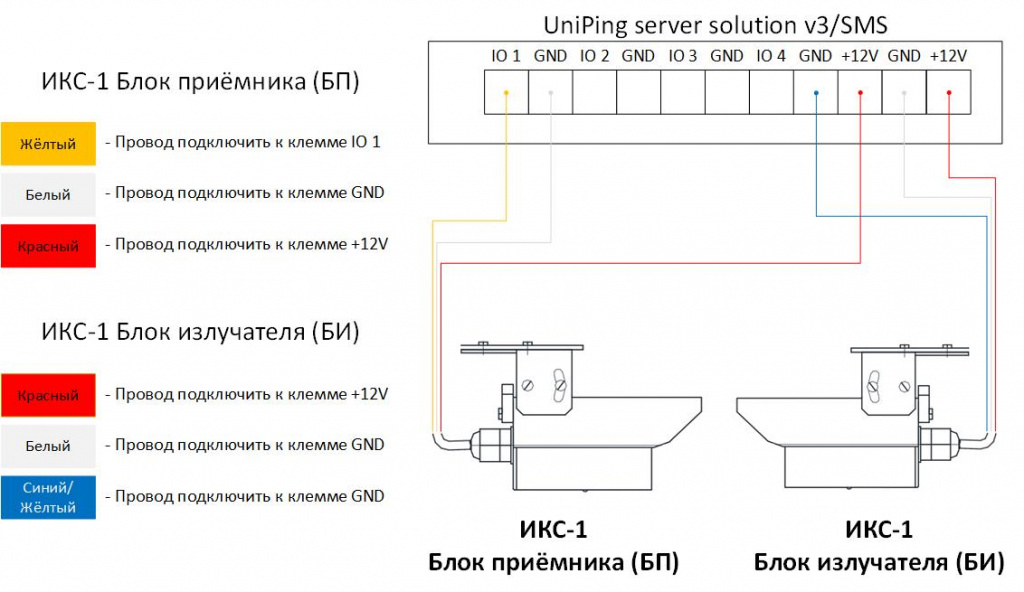

UniPing server solution v3/SMS
Подключение к IO линии в режиме «вход»:

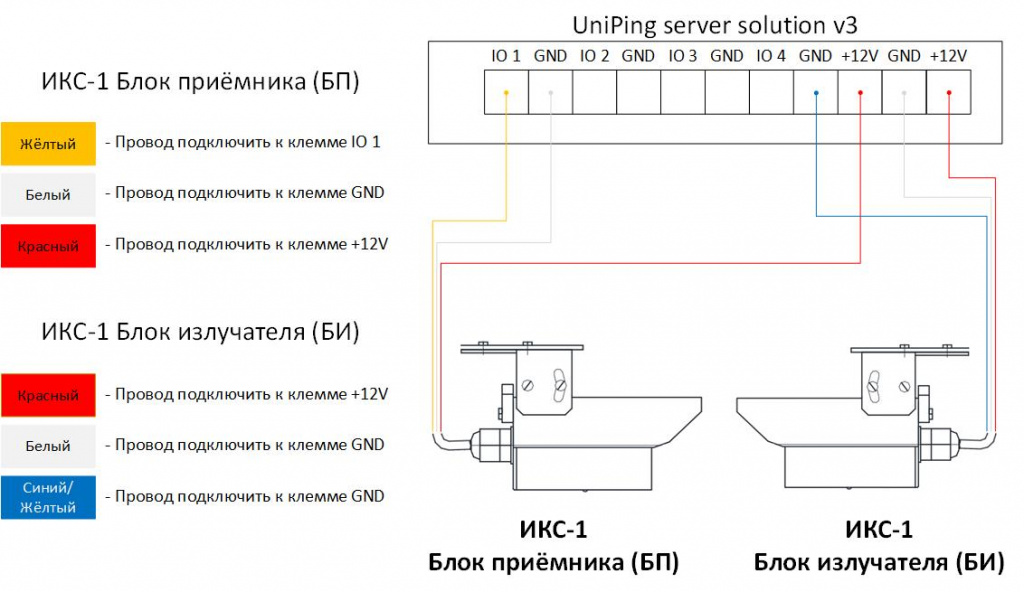

UniPing server solution v3
Подключение к IO линии в режиме «вход»:

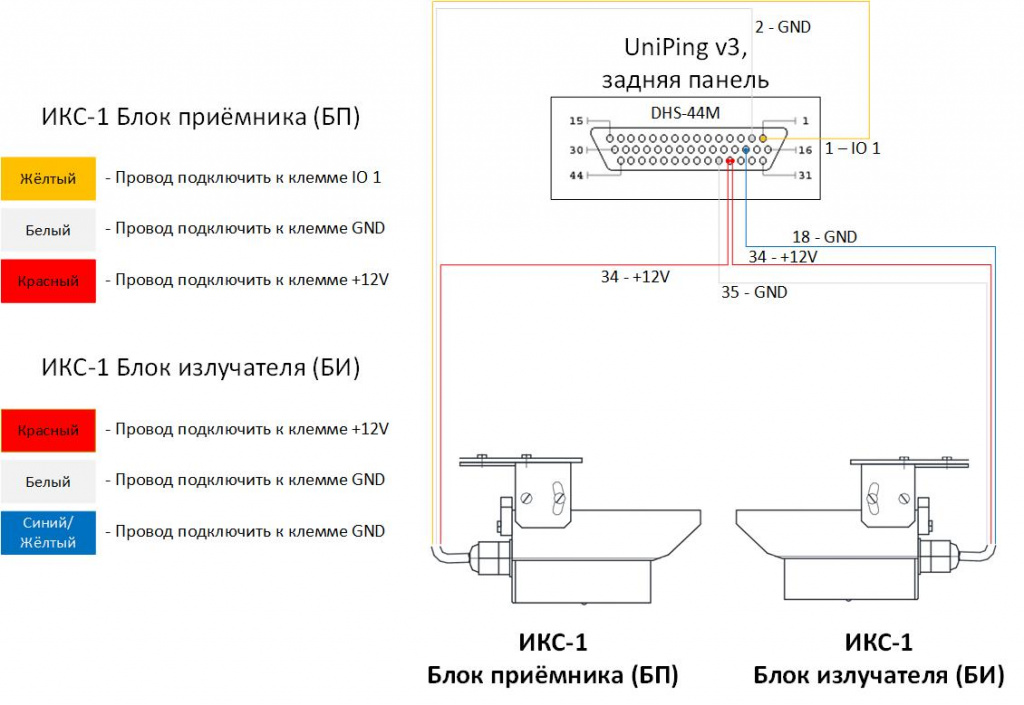

UniPing v3
Подключение к IO линии в режиме «вход»:

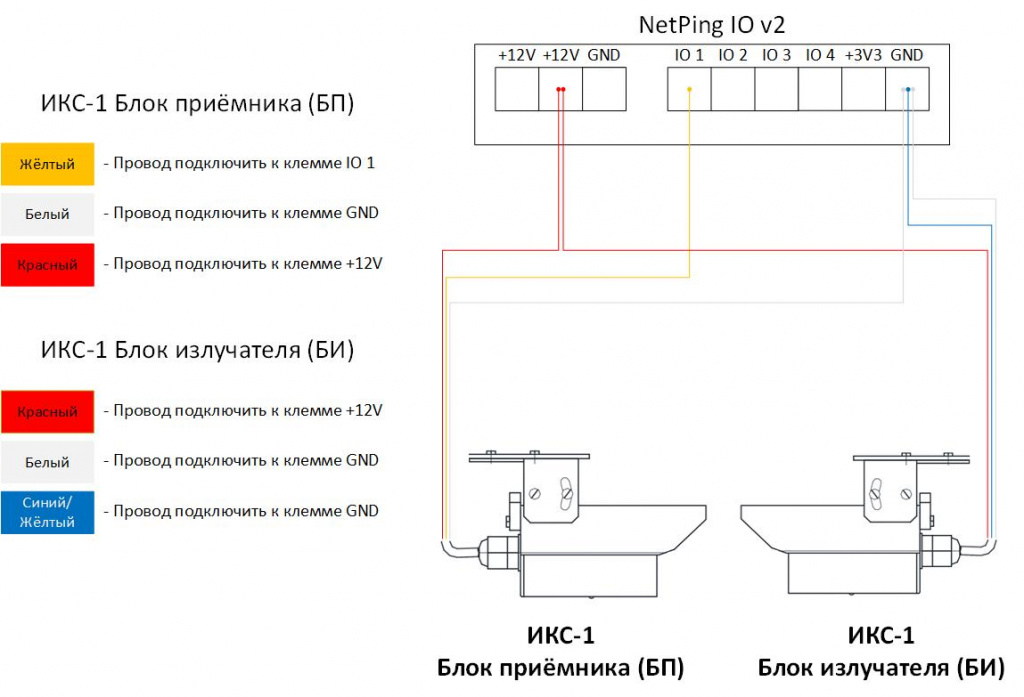

NetPing IO v2
Подключение к IO линии в режиме «вход»:
